枳椇子粉提取设备 枳椇子多肽提取物生产工艺

发布时间:2024-06-29 20:27:11人气:86

一、中药提取罐的分类
该提取设备一般可以分为以下几种:
1、 按提取工艺可分为:蘑菇型提取罐、斜锥型提取罐、直筒型提取罐、正锥型提取罐、倒锥式提取罐;
2、 按溶剂可分为:醇提取罐、水提取罐;
3、 按搅拌可分为: 静态多功能提取罐、 动态多功能提取罐;
4、 按应用范围可分为:食品多功能提取罐、化工多功能提取罐、 中药多功能提取罐、制药多功能提取罐等!

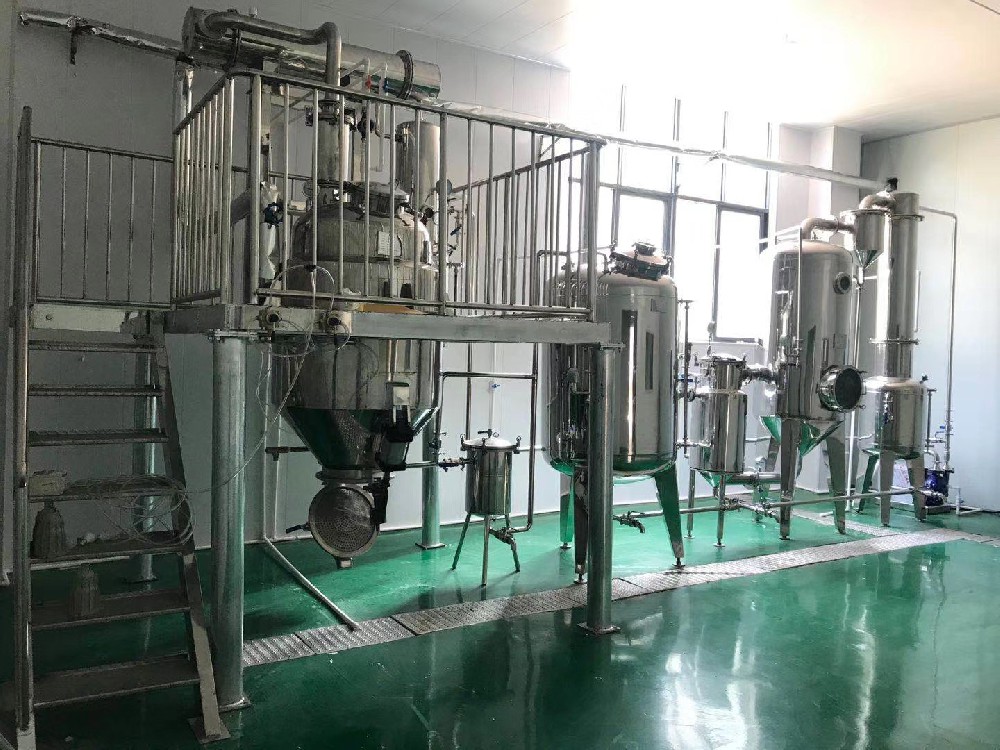

中药提取罐及提取工艺结构图

二、中药提取罐的用途

广泛适用于中药、植物、生物制药、食品、化工等行业的常压、微压、水煎、温浸、热回流强制循坏、渗透、芳香油成分的提取及有机溶剂的回收等多种工艺。非常适用于高校、研究所和企事业单位实验室研发及中小型生产线的试生产。

三、中药提取罐的结构

该提取设备包括 提取罐罐体,在提取罐罐体的下部的外壁上构成有法兰边;出渣门锁定机构,设置在提取罐罐体的外壁上;出渣门提携机构,设置在提取罐罐体的外壁上;出渣门和出渣门架,出渣门与出渣门架铰接,在出渣门上开设出液孔;过滤网和孔板,过滤网叠置在孔板上;括渣装置,设置在提取罐罐体的顶部,密封圈,位于出渣门与法兰边之间。
此种结构的特点是:法兰边朝向出渣门的一侧构成有密封圈嵌槽,在法兰边上开设门字进形气道,密封圈嵌置于密封圈嵌槽内,出渣门朝向法兰边的一侧构成密封突缘,密封突缘与密封突缘腔相配合;过滤网和孔板的纵截面形状均呈W字形。密封效果好,节能;提高清洗效率,具有不易堵塞的长处。


技术参数:

规格型号

TQ-1000

TQ-2000

TQ-3000

TQ-6000

TQ-8000

TQ-10000

全容积(L)

1200

2300

3200

6300

8500

11000

罐内设计压力(MPa)

0.09

夹套内设计压力(MPa)

0.3

加料口直径(㎜)

400

400

400

500

500

500

加热面积(㎡)

3

4.7

6.8

10

12

15

冷凝面积(㎡)

4

5.4

8

10

15

18

冷却面积(㎡)

1

1

1.5

2.2

2.2

2.2

过滤面积(㎡)

0.25

0.25

0.25

0.3

0.3

0.36

排渣门直径(㎜)

800

800

800

1000

1000

1000

耗汽(kg/h)

285

346

570

718

903

1140

设备重量(kg)

1800

2050

2400

3025

4030

6500

加热汽管口

DN-50

DN-50

DN-60

DN-60

DN-80

DN-80

二次汽管口

DN-80

DN-80

DN-100

DN-100

DN-100

DN-100

冷却水管口

DN-50

DN-50

DN-60

DN-60

DN-70

DN-70

电动机功率Kw

2.2

4.0

5.5

5.5

7.5

7.5

搅拌转速ppm/min

21

21

32

32

32

32


温馨提示:中药提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可致电。以上参数表可能会根据物理的性质及实际的使用工况有所调整。
